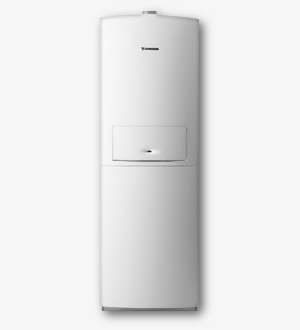

Stacionárních kondenzační jednotka CerapurModul Solar Vám nabízí úspornou kondenzační technologii pro vytápění i přípravu teplé vody v jednom přístroji. Díky kombinaci vrstveného zásobníku a kondenzačního kotle získáváte vysoký komfort přípravy teplé vody i energeticky úsporné zařízení...
- Výkon kotle v kW: 7,3 – 21,6
- Rozměry (výška x šířka x hloubka) v mm: 1860 x 600 x 600
High-tech kompaktní řešení pro Váš dům
Výhody kotle CerapurModul Solar
- energeticky úsporný kotel s vysokým normovaným stupněm využití až 109 %
- nejvyšší komfort přípravy teplé vody díky zásobníku s vrstveným ohřevem o objemu 210 l
- využití principu kondenzace i při přípravě teplé vody
- funkce Eco pro přípravu teplé vody s až 10 % úsporou energie
- možnost připojení solárního systému
- elektronicky řízené čerpadlo s nízkou spotřebou elektrické energie
- patentovaný algoritmus SolarInside pro optimální využívání solární energie
- šetrný k životnímu prostředí obzvláště nízkými emisemi
- optimalizovaný režim čerpadla
- kompaktní rozměry kotlů pro úsporu místa
- možnost připojení solárního systému
- úsporný kotel - díky plynulé regulaci výkonu lze oproti běžné regulaci dosáhnout více než 10% úspory nákladů
- 3-hvězdičkový komfort teplé vody
- možnost kombinare regulace
- jednoduchá obsluha kotle díky elektronické řídicí jednotce Bosch Heatronic® III a textovému displej vestavěné regulace
- tichý provoz
- na nestandardní provozní stavy kotle upozorní zvukový signál
Efektivní využití kondenzace pro přípravu teplé vody
Kotle řady CerapurModul nabízejí teplo a komfort teplé vody na vysoké úrovni. Výhodou spojení kondenzačního kombinovaného kotle s vrstveným zásobníkem je schopnost pracovat v kondenzačním režimu i po celou dobu přípravy a odběru teplé vody. Pro konečného uživatele to znamená efektivnější využití přídavného tepla obsaženého ve spalinách a mnohem menší provozní výdaje za nastavený komfort teplé vody.
High-tech technologie přípravy teplé vody
Moderní vrstvený způsob přípravy teplé vody umožňuje dosahovat až o 17 % vyšší účinnosti než u běžných zásobníků. Voda se ohřívá v externím tepelném výměníku, přitéká shora do zásobníku a opět se odebírá shora. Tak je stále k dispozici dostatečné množství teplé vody. V číslech: v této jednotce vrstvený zásobník o objemu 75 l poskytuje komfort přípravy teplé vody běžného 150 l zásobníku.
Optimalizovaný režim čerpadla
U kotlů CerapurModul funguje optimalizovaný režim čerpadla ve spojení s ekvitermní regulací a elektronickou řídicí jednotkou Bosch Heatronic® 3. Optimalizovaný režim se aktivuje, jakmile se připojí ekvitermní regulace. Tento optimalizovaný režim čerpadla šetří náklady na energii, neboť čerpadlo se přizpůsobí hydraulickému režimu zcela automaticky – běží jen tehdy, pokud je teplo skutečně požadováno.
Funkce Eco přípravy teplé vody
V rámci funkce Eco přípravy teplé vody si můžete vybrat režim „Comfort“ nebo obzvláště úsporný režim „Eco“. V režimu „Eco“ se ohřívá pouze část zásobníku tj. máte k dispozici dostačující množství teplé vody bez ztráty komfortu. V úsporném režimu „Eco“ lze tak snížit ztráty způsobené přirozeným chladnutím již ohřáté nevyužité vody. U solární varianty kotle CerapurModul Solar z tohoto režimu vyplývá ještě další výhoda – zvyšuje se objem vody, který může být sluncem ohřátý. Budete-li potřebovat větší množství teplé vody, jednoduše změňte režim na „Comfort“, tím se ohřeje větší množství vody v zásobníku, ale i tak bude příprava teplé vody díky vrstvenému způsobu přípravy teplé vody efektivní. Využíváním funkce Eco přípravy teplé vody získáte až 10 % úsporu energie.
CerapurModul-Solar – slunce jako kompletní řešení
Za atraktivním vzhledem se skrývá high-tech technologie a kompletní solární vybavení, které umožňuje okamžité napojení solárních kolektorů. Bivalentní 210 litrový zásobník s vrstveným ohřevem zajišťuje maximální využití energie při minimálních nárocích na prostor. S kotlem CerapurModul-Solar můžete podstatně snížit vaši celkovou spotřebu energie na vytápění a přípravu teplé vody. Díky patentovanému systému algoritmů SolarInside můžete k průměrné 60 % roční úspoře při přípravě teplé vody získat ještě další dodatečnou úsporu energie v podobě až 15 % při přípravě teplé vody a 5 % u vytápění.
Slunečné vyhlídky se solární energií
Solární systémy Junkers jsou opravdovými mistry, pokud se jedná o přeměnu sluneční energie na využitelné teplo. S nimi šetříte energii na přípravu teplé vody po celý rok - v létě dokonce až 100 %. Plocha kolektorů musí být co nejpřesněji přizpůsobena potřebě teplé vody, tak bude dosaženo optimálních výsledků a maximální energetické výtěžnosti. V průměru se na osobu a den počítá se střední potřebou teplé vody 40 l - z toho vyplývá potřebná plocha kolektoru přibližně 1,2 m2 na osobu.
Technické informace
| Typ kotle | ZBS 22/210S-3 MA |
|---|---|
| Odtah spalin | turbo |
| Tepelný výkon (kW) | 6,6 - 21,6 |
| Objem zásobníku (l) | 204 |
| Minimální doba ohřevu na 60 °C (min) | 16 |
| Maximální průtočné množství TV při 40 °C (l/min) | 12 |
| Normovaný stupeň využití (%) | 109 |
| Třída NOx | 5 |
| Elektrické krytí (IP) | X4D |
| Rozměry kotle v/š/h (mm) | 1860/600/600 |
| Celková hmotnost (kg) | 166 |
Kompletní řada plynových stacionárních kondenzačních jednotek CerapurModul
Kompletní řada kondenzačních jednotek s vrstveným ohřevem teplé vody a elegantním designem nabízí kromě jiného i model CerapurModul-Smart vhodný do menších prostorů a solární variantu CerapurModul-Solar pro využití solární energie s algoritmem SolarInside.
Kondenzační jednotky CerapurModul vychází z řady kondenzačních kotlů Cerapur. Jsou složeny v jeden kompaktní celek se zásobníkem s vrstveným ohřevem teplé vody o objemech 75, 100, 150 a 210 litrů. Mezi hlavní přednosti této řady kotlů patří vysoký stupeň využití až 109 %, algoritmus SolarInside umožňující aktivní komunikaci se solárním systémem, zásobník s vrstveným ohřevem teplé vody, elektronická řídicí jednotka Bosch Heatronic® 3 a optimalizovaný režim čerpadla. Kotle CerapurModul a CerapurModul-Solar disponují navíc úspornými elektronicky řízenými čerpadly a funkcí Eco pro přípravu teplé vody. Všechny tyto spotřebiče se řadí Ekologicky šetrným výrobkům s třídou NOx 5 (< 70mg/kWh).
Díky tomu, že kondenzační jednotky řady CerapurModul využívají kondenzační teplo, dosahují účinnosti až 109 %, a to i při přípravě teplé vody. Ve srovnání se standardním zásobníkem teplé vody (s topnou spirálou) se zásobník s vrstveným ohřevem (bez topné spirály) vyznačuje vyšší účinností i větším množstvím ohřáté teplé vody, má větší výkonové číslo a podstatně kratší přípravu celého objemu zásobníku. V praxi to znamená, že např. zásobník s vrstveným ohřevem teplé vody o jmenovitém objemu 75 litrů nabízí komfort přípravy teplé vody jako běžný 150 l zásobník.
Čím je tohoto zvýhodnění dosaženo? Především nestandardním konstrukčním řešením zásobníku teplé vody bez topné spirály. Jedná se ve své podstatě o spojení klasického kombinovaného plynového kondenzačního kotle, kde je teplá voda ohřívána na principu průtokového ohřevu v sekundárním deskovém výměníku s akumulačním zásobníkem teplé vody, kde je ohřátá voda k dispozici v dostatečně velké zásobě. Ohřátá teplá voda se zde vrství již od počátku shora a od tohoto principu je odvozen i název zásobníku - zásobník s vrstveným ukládáním teplé vody.
Pro vysvětlení: doposud nejvíce používané zásobníky s nepřímým ohřevem teplé vody (ve spojení s plynovým kotlem) mají až na speciální konstrukční výjimky vždy jednu topnou spirálu. Pracují tak, že studená voda vstupuje do spodního prostoru zásobníku. Topná spirála, která plní funkci vnitřního sekundárního výměníku je umístěna ve spodní části zásobníku. Ohřátá voda vlivem přirozeného proudění stoupá vzhůru. V horním prostoru zásobníku je výstupní hrdlo pro odběr již ohřáté vody. Ve spojení s kondenzačním kotlem takovýto zásobník neumí využít maximum kondenzačního tepla oproti novému zásobníku s vrstveným ohřevem.

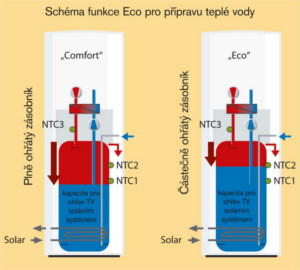

Funkce Eco pro přípravu teplé vody
Zásobník s vrstveným ohřevem teplé vody efektivně využívá energii, a tím šetří peníze, neboť náklady na přípravu teplé vody jsou nižší než u běžných zásobníků. Mimo výhod efektivních zásobníků s tímto ohřevem můžete u kotlů CerapurModul a CerapurModul-Solar využívat právě funkci Eco pro přípravu teplé vody, která přináší až 10 % úsporu energie. V rámci této funkce si můžete vybrat režim „Comfort” nebo obzvláště úsporný režim „Eco”. V režimu „Eco” se ohřívá pouze část zásobníku, a přesto máte k dispozici dostačující množství teplé vody bez ztráty komfortu. V úsporném režimu „Eco” lze tak snížit ztráty způsobené přirozeným chladnutím již ohřáté nevyužité vody.
U solární varianty kotle CerapurModul-Solar z tohoto režimu vyplývají ještě další výhody - zvyšuje se objem vody, který může být ohřátý sluncem. Budete-li potřebovat větší množství teplé vody, jednoduše změňte režim na „Comfort”, tím se ohřeje větší množství vody v zásobníku, ale i tak bude příprava teplé vody díky vrstvenému způsobu přípravy teplé vody velmi efektivní.
